另外一個有機會常會用到的就是彈簧/阻尼/千斤頂，
這一個接頭是用來指定兩個點之間的彈簧、阻尼、力性質，
並且可以選擇顯示的示意形狀是螺旋彈簧或阻尼器/千斤頂等。
設定步驟要點選兩個不同移動群組元件上的幾何點或圓心，
軟體就會自動在兩個元件上的點之間建立一個彈簧，
但是此時還不會有任何作用，
必需點選瀏覽器中的彈簧，
以滑鼠右鍵選擇彈簧的“性質”，
設定相關的自由長度、勁度、阻尼係數等才能發揮作用。
 |
勁度就是彈簧的彈簧係數
自由長度就是彈簧未受力的長度
阻尼係數對一般螺旋彈簧來說幾乎是零
|
在更下方的進階選項則有其他四種型式可以選擇，包括：
彈簧
 |
| 設定項目與螺旋彈簧完全相同 表現型式不同 |
彈簧阻尼器
 |
| 設定項目與螺旋彈簧完全相同 表現型式不同 |
阻尼器
 |
| 設定項目只有阻尼值 |
千斤頂
 |
| 設定項目預設為使用輸入圖表產生器輸入力量值 |
計算結果輸出項目：
力：
 |
| 有分成合力、X、Y、Z三方向的力 |
 |
| 力的方向似乎是整體座標系統有關，而不是在接頭的座標系統方向 彈簧座標系統在軸向是Z方向 |
 |
| 顯示彈簧的長度變化 |

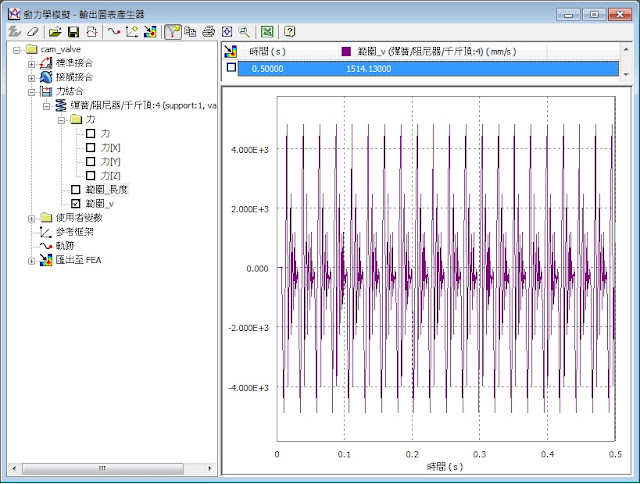

範圍_v：
 |
| 顯示彈簧活動端的速度變化， 可以從相對的柱狀移動元件速度值觀察到，兩者數值相等，方向要看個字的座標系統方向 |
