工程圖線條的演進

一張工程圖上主要會有:
元件的幾何輪廓線,包括有實體線、隱藏線、孔螺紋線等。
其他參考元件、地面的假想線。
尺寸與數值標註線
公差標註
精度標註
基準標註
中心線標註
剖面線標註
文字、屬性資料標註
孔、材料表、修訂等表格
圖框
標題欄

其中最重要的是用來表示外型幾何的線條跟尺寸標註。

從最早的手繪製圖時代開始,
為了方便辨識,會將不同性質的線條以不同的粗細、線型來表示,
後來有AutoCAD跟8色筆式繪圖機,再加上顏色來作區分,
像我在第一家公司使用 AutoCAD R9時,
元件輪廓以實體、線粗0.5、水藍色(Cyan),
參考元件用假想線(一長加三點),線粗0.5,紫紅色(Magenta),
尺寸標註線為實線、線粗0.3、綠色…

其實各國家有定參考的規範,

例如:
圖片來源:南亞技術學院

*有碰過公司設計主管很堅持尺寸線用黃色,還強調要尊重規範,但是CNS規範明明尺寸線是綠色…

示範圖如下:
圖片來源:南亞技術學院
在手繪跟 2D CAD時代,
設計跟拆製圖作業會有不同人員負責,
設計者以實體線跟中心線等表示出組合元件的設計概念圖,
拆製圖者從設計圖加上圖框、標題欄,
利用不同顏色、線型、粗細來表示元件相關尺寸數值、前後關係、孔、公差等等,
因此不同性質的線型、粗細、顏色是是非常重要的。

進入 3D CAD時代後,
工程圖上三視圖的產生可以交由電腦自動計算產生,
尺寸標註也不需再計算比例;
多數 3D CAD 在工程圖功能上的預設值就捨棄了顏色分類,
僅以黑白(深淺)兩色加線型與粗細來表示不同的性質,
但是工程圖功能上通常都還保留可以設定線型、粗細、顏色。

這種變化反映出工具進化上的不同思考,
既然可以自動產生輪廓線、隱藏線、假想線,
標註製作中心線、尺寸線,
不需人工區分不同的線條性質,
那以顏色作強化表示不同線條性質的必要性自然就降低;
另外是視窗化作業環境中,
使用者可以更方便選擇不同底色背景製圖,
尤其是多數文書、試算表多採用白底黑字環境,
多工作業下,
如果強制沿用以往慣用黑色背景的AutoCAD 配色,
亮暗切換下眼睛疲勞度會升高,
因此3D CAD預設多為淺色的背景,
例如 Inventor使用米黃色,
此時線條黃色跟水藍色的對比(識別性)會變成非常的差,
相對使用系統預設值,
系統可以自動切換高對比的線條顏色來表示,
因此在 3D CAD的工程圖功能中,強制線條顏色相對就不如以往的必要。

不過人的習慣是很可怕的,
尤其是許多公司資深的設計主管人員早期用AutoCAD用慣了,
工程圖就應該是黑底,
不同線條就是必須有不同顏色,
由於早期銷售 3D CAD 說服慣用 AutoCAD 使用者改習慣不容易,
在以服務客戶需求為主要考量下,
在導入過程中,
負責導入的工程師很少會在這個部份去引導客戶作改變,
反正設定改一改就好,
說再多也不見得有用,
所以大量修改預設範本檔就變成是業者導入的慣例,
至於軟體中預設有最新的 ISO 製圖規範根本比不上用AutoCAD 的習慣重要,
這也造成 Autodesk 的AutoCAD 可以歷久不衰,
只要這些已經習慣的使用者還在,
只要這些 3D CAD軟體工程圖預設值不改,
AutoCAD就可以繼續爽賣…

參考:
圖框、圖紙、線粗細與線型

2020/1/18

使用 Excel 擷取網頁表格資料_ETF持股狀況

最近幾年 ETF 越來越多,
對許多懶得看股票的網友來說多了一個非常方便的投資工具,
政府跟證管單位也很贊成投資人以ETF作為投資工具,
可以減少散戶進出造成的股市波動,
加上勞退新枝基金規模日益龐大的金額投入股市,
確實有助於股市近年來的穩定發展。

對於偏好自行找股票買賣的網友來說,
這些 ETF 的持股狀況也可以作為買賣上的參考。

EXCEL 的功能很多,其中有一個功能是可以擷取網頁資料匯入表格中,
如果可以善用這個功能自動擷取 ETF 持股狀況,
再加上一些 EXCEL 函式,或許可以整理出一些自己用的投資表單。

因此首先第一個要作是擷取網頁上的資料!

強大的 EXCEL 提供了一個完全不需要寫程式就可以從網頁上擷取表格資料的功能,
簡單介紹如下:

首先開啟一個新的 EXCEL 活頁簿(檔案),用來儲存網頁擷取資料。



接下來在工作表中點選表格要放的欄位,在選擇功能表"資料" >> "從Web",如下圖示:

再來一個動作是開啟包含有 ETF 持股狀況的網頁,
像我習慣使用 Chrome,搜尋 0050 持股狀況,
就會出現很多搜尋結果,我挑其中的 MoneyDJ 網頁,如 連結

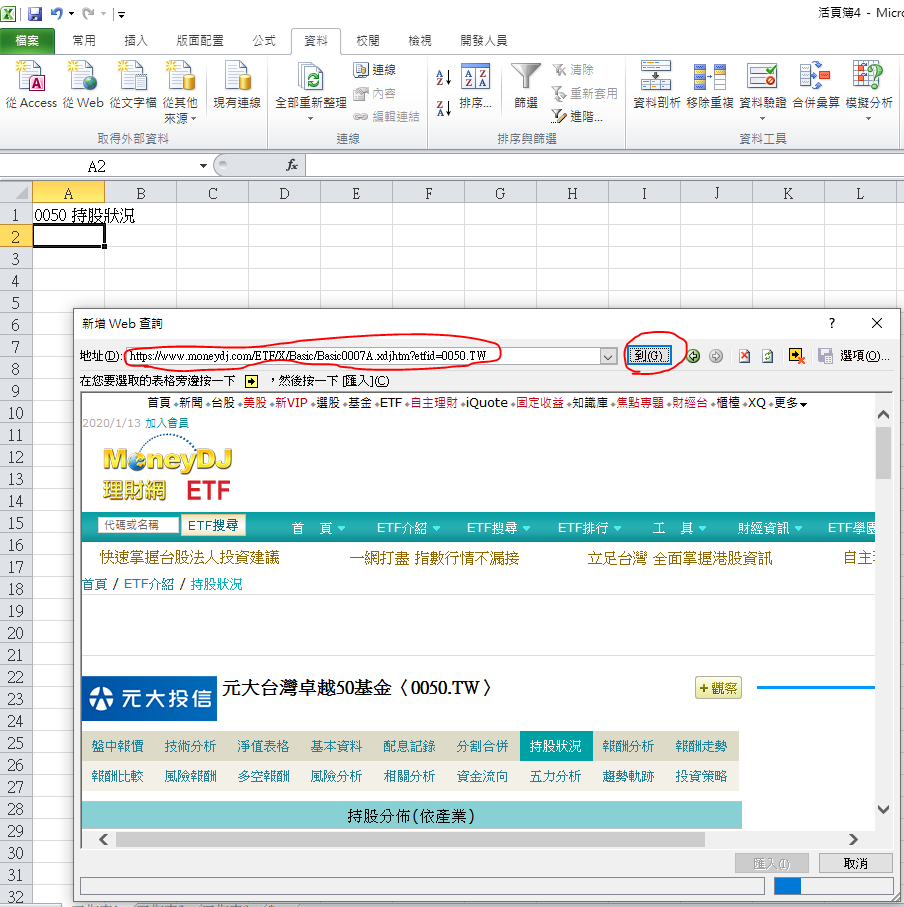

把連結貼到 EXCEL 點選 "從Web"後跳出來的對話視窗"地址"欄中,按下"到",
對話視窗就會出現 MoneyDJ 網頁如下:


過程中可能會跳出一些 Scripts 警告,可以直接忽略一直按"是"。

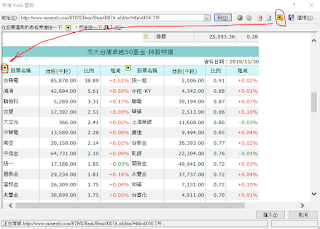

在對話視窗中拖拉到要的位置,然後點選右上角一個向右箭頭符號,
